納米二氧化硅-橡膠專用
純橡膠的機械強度很低，當混入納米二氧化硅（HN-SR01）補強填料后，硫化膠的拉伸強度可由0.35MPa提高到14MPa，補強率高達40倍，遠遠高出其他橡膠所能達到的補強率（1.4-10倍），可見納米二氧化硅（HN-SR01）填料的使用對硅橡膠最終性能具有決定性的作用。納米二氧化硅是補強高溫硫化硅橡膠的最好填料。納米二氧化硅聚集體對硅橡膠具有良好的補強作用，橡膠中加入納米二氧化硅（HN-SR01）
全國服務熱線：
18167136000純橡膠的機械強度很低，當混入納米二氧化硅（HN-SR01）補強填料后，硫化膠的拉伸強度可由0.35MPa提高到14MPa，補強率高達40倍，遠遠高出其他橡膠所能達到的補強率（1.4-10倍），可見納米二氧化硅（HN-SR01）填料的使用對硅橡膠最終性能具有決定性的作用。
納米二氧化硅是補強高溫硫化硅橡膠的最好填料。納米二氧化硅聚集體對硅橡膠具有良好的補強作用，橡膠中加入納米二氧化硅（HN-SR01）粉體后，形成了以二氧化硅為晶核的微晶區(qū)，增加了物理交聯(lián)點，更易發(fā)生結(jié)晶，橡膠的強度可提高40倍之多。
產(chǎn)品技術(shù)指標：
項目 | 指標 |
外觀 | 白色末狀 |
型號 | HN-SR01 |

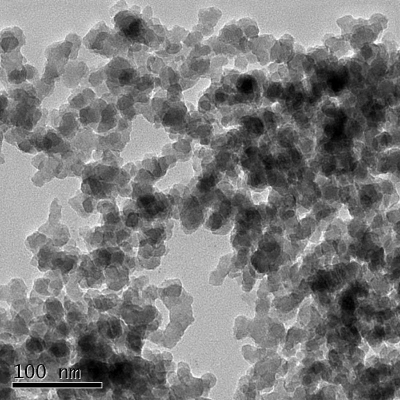

平均粒徑，nm | 5-40 |
比表面積，m2/g | 200±50 |
含量 % | ≥99.8 |
PH值 | 3.5-4.5 |
灼燒失重 （%）950℃x2h | ≤1.0 |
納米二氧化硅在橡膠中的應用特性：
作為補強劑、抗老化劑的納米二氧化硅（HN-SR01）應用于橡膠制品，可提高橡膠制品的強度、提高韌性、防老化、抗磨擦著火、延長壽命等功能。
納米二氧化硅是RTV硅橡膠非常有效的補強填填料，可以顯著提高其強度。一方面，是由于納米二氧化粒子的小尺寸效應和大的比表面積;另一方面是因為其表面含有很多硅輕基，粒子可以通過氫鍵和范德華力的作用形成網(wǎng)絡結(jié)構(gòu)，同時二氧化硅粒子還會與聚硅氧烷分子產(chǎn)生強烈的相互作用，改善了界面狀況。納米二氧化硅對硅橡膠的補強作用受其粒徑、比表面積和結(jié)構(gòu)性的影響，一般是粒徑越小，比表面積越大，結(jié)構(gòu)性越高，補強效果越好，硫化膠的強度、硬度越高。
添加量：
硅橡膠：3.0-30%； 聚硫橡膠： 0.1-5%；
聚氨酯：3.0-25%； 丙烯酸酯類：0.5-3.5%
使用方法：
按配方比例將生膠、羥基硅油和納米二氧化硅（HN-SR01）在雙輥煉膠機上混煉均勻，混煉膠薄通出片，在170℃下熱處理2h后返煉加硫化劑，薄通出片，次日在硫化機上模壓成型。硫化條件為175℃×t90。t90為用LH-90型硫化儀測定硫化膠的正硫化時間。
在橡膠中添加萬景納米二氧化硅（HN-SR01）時，必須關(guān)注其在聚合物中的分散程度。納米二氧化硅在體系中的分散程度對橡膠性能的影響非常大，在透明膠料體系中，透明度越高，表明納米二氧化硅的分散程度越好。
包裝：10公斤／袋
儲存方法：納米二氧化硅應當存放于干燥、密閉的環(huán)境中，不暴露于有揮發(fā)性物質(zhì)中
