納米氧化鋅是一種重要的陶瓷化工熔劑原料，特別在建筑陶瓷墻地磚釉料與低溫瓷料用量較多。在藝術(shù)陶瓷釉料中也廣泛使用。
 納米氧化鋅在釉中有較強(qiáng)的助熔作用，能夠降低釉的膨脹系數(shù)，提高產(chǎn)品的熱穩(wěn)定性，同時(shí)能增加釉面的光澤與白度，提高釉的彈性。在擴(kuò)大熔融范圍的同時(shí)能增加釉色的光彩。不過(guò)在含有鉻的黑釉中不宜使用。

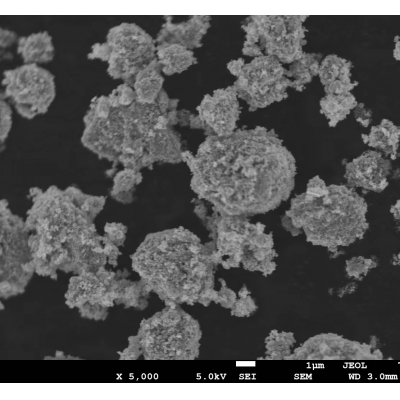

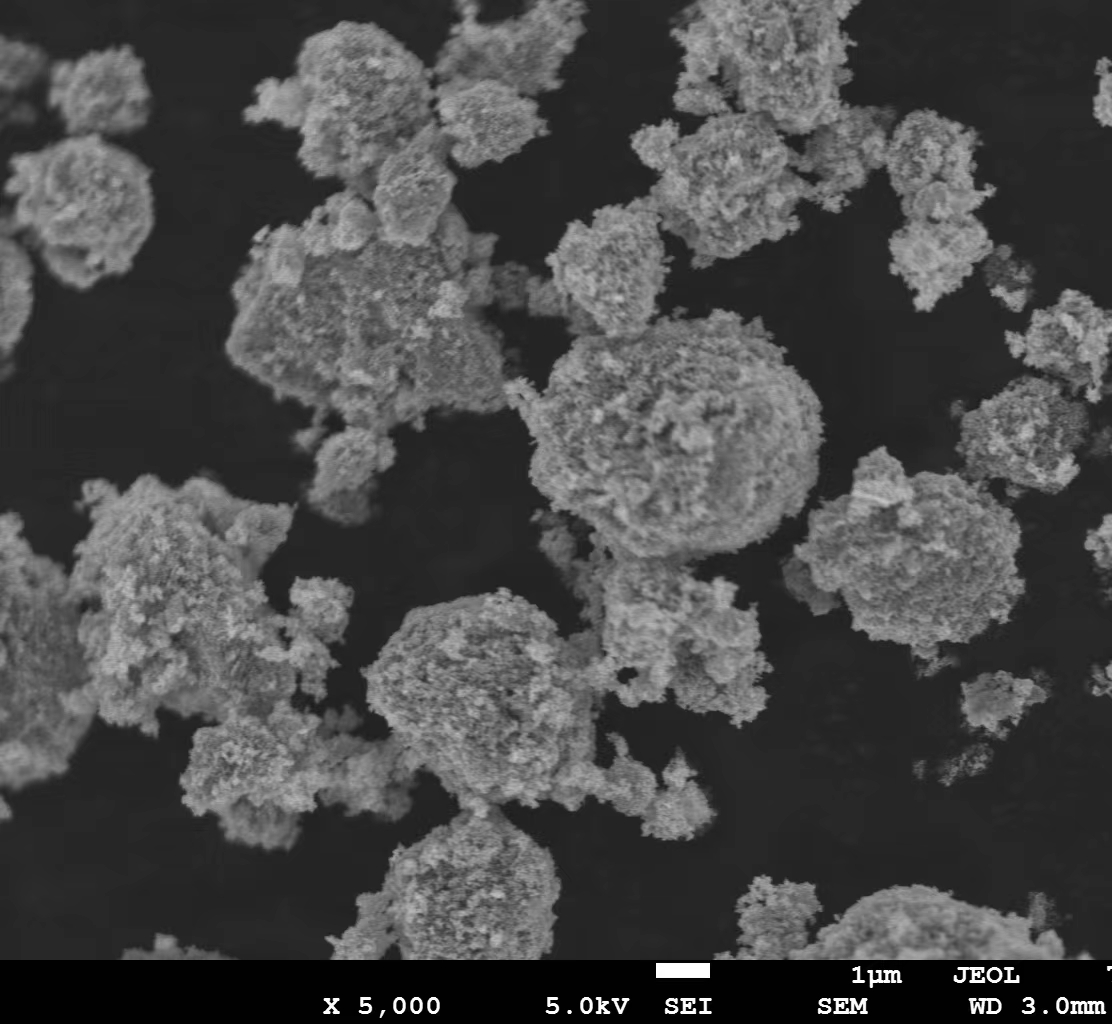

技術(shù)指標(biāo)：

應(yīng)用范圍：
 用作熔劑：納米氧化鋅在低溫熔塊釉中作為溶劑使用時(shí)，一般用量在1%-2%之間，在低溫生料釉中用量普通為1.5%左右。
 用作乳濁劑：在含有納米A1203較高的釉料中加入納米氧化鋅，可提高釉面的乳濁性。因?yàn)榧{米氧化鋅能與納米A1203生成鋅尖晶石，ZnO A1203晶體，在含鋅乳濁釉中，A1203能夠提高釉面的白度和乳濁度。ZnO則可以提高釉面的光澤。
 用作結(jié)晶劑：在藝術(shù)釉結(jié)晶中，納米氧化鋅是不可缺少的結(jié)晶劑，在熔釉急冷卻時(shí)，就形成為較大的晶體花紋，非常漂亮。在結(jié)晶釉中，納米氧化鋅的用量高達(dá)10-20%。
 用以制作鈷天藍(lán)釉：納米氧化鋅在鈷天藍(lán)釉中是非常重要的助熔劑，它能夠使氧化鈷在釉中形成美麗的天藍(lán)色。
 用作陶瓷顏料：由于具有較強(qiáng)的助熔作用，納米氧化鋅可以做為陶瓷顏料的肋熔劑，礦化劑及釉彩載體。
 納米氧化鋅在使用中也應(yīng)該注意以下幾點(diǎn)：在使用前須經(jīng)過(guò)高溫煅燒，煅燒溫度在1200℃左右，如果不煅燒直接加入生釉中，將會(huì)影響釉料的工藝性能。在加入熔塊料中則無(wú)需煅燒。納米氧化鋅在釉料中用量過(guò)大將會(huì)影響釉面光澤。納米氧化鋅對(duì)某些色釉有不佳影響徹云霄，尤其是鉻釉。
